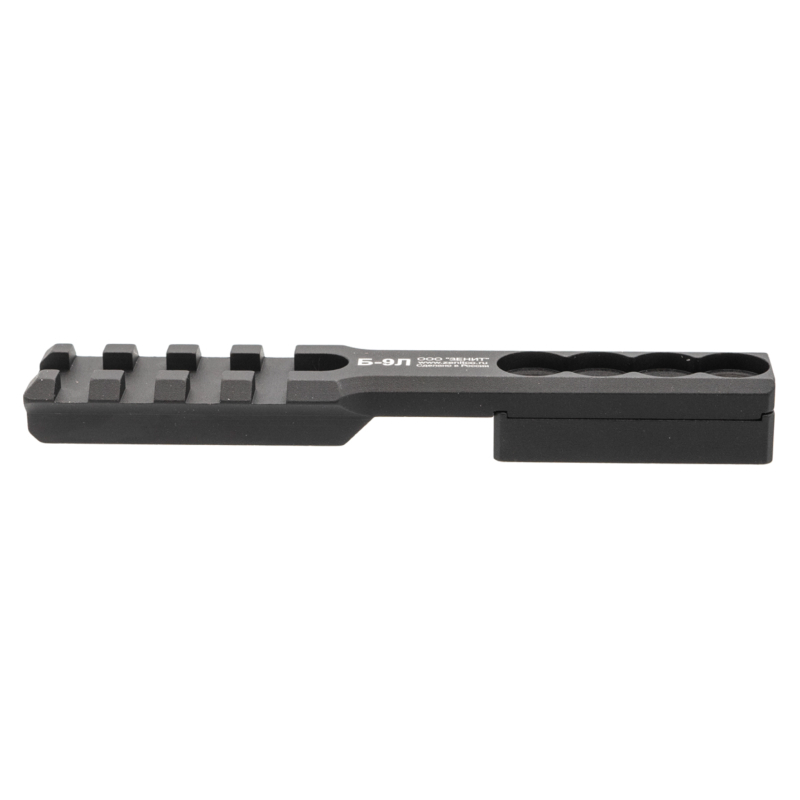

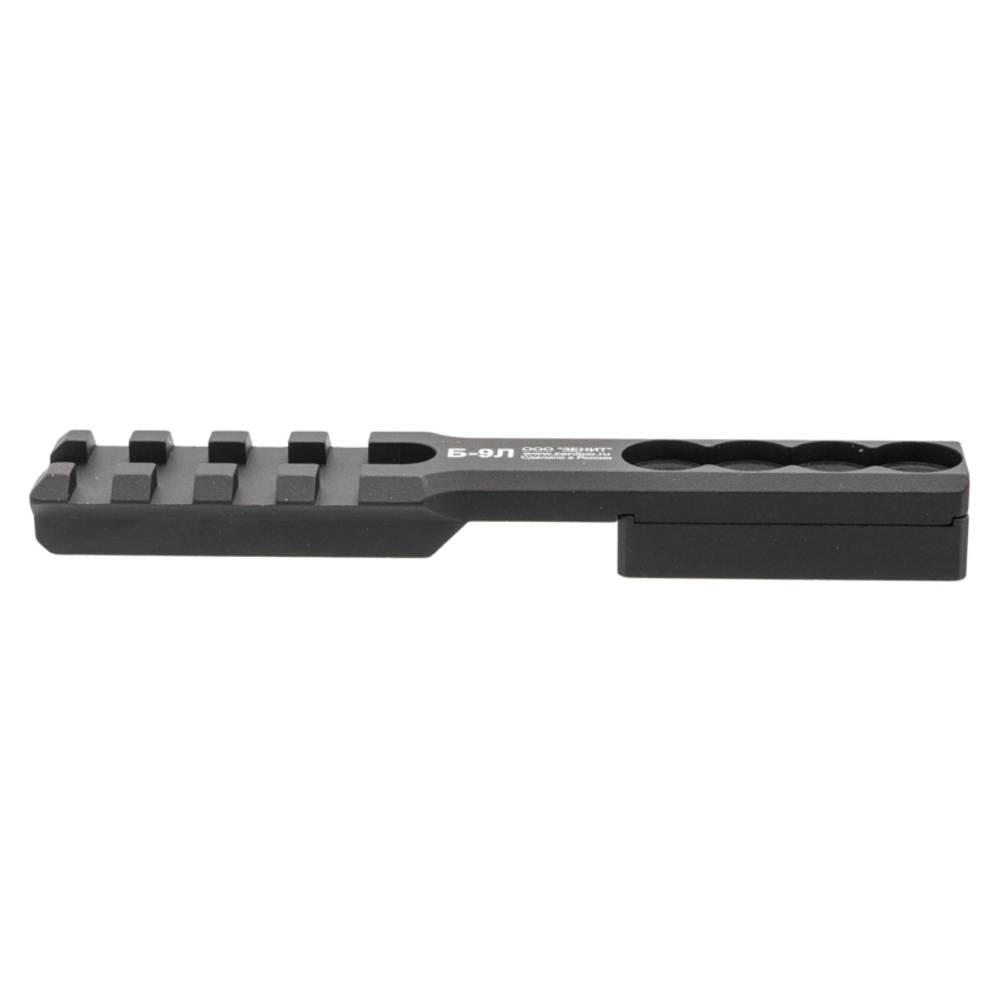

Кронштейн Б-9Л предназначен для установки фонарей или ЛЦУ напрямую на направляющую Базис (цевья серий «Спорт», «Джокер», цевья с литерой «У» и «Л»). Формирует место крепления с планкой Пикатинни для установки подствольного фонаря или лазерного целеуказателя максимально близко к стволу.
Преимущества при эксплуатации:
- возможность установить фонарь или лазерный целеуказатель максимально близко к стволу оружия.
Технические характеристики:
- Габаритные размеры (в максимальной комплектации): (115 х 21 х 18) ± 5 мм.
- Масса (в максимальной комплектации): 45 ± 5 г.
- Материал: сплав алюминия Д16Т.
- Рабочий диапазон температур окружающего воздуха: от -50 до +50 ˚С.
- Гарантийный срок эксплуатации изделия – 60 месяцев.

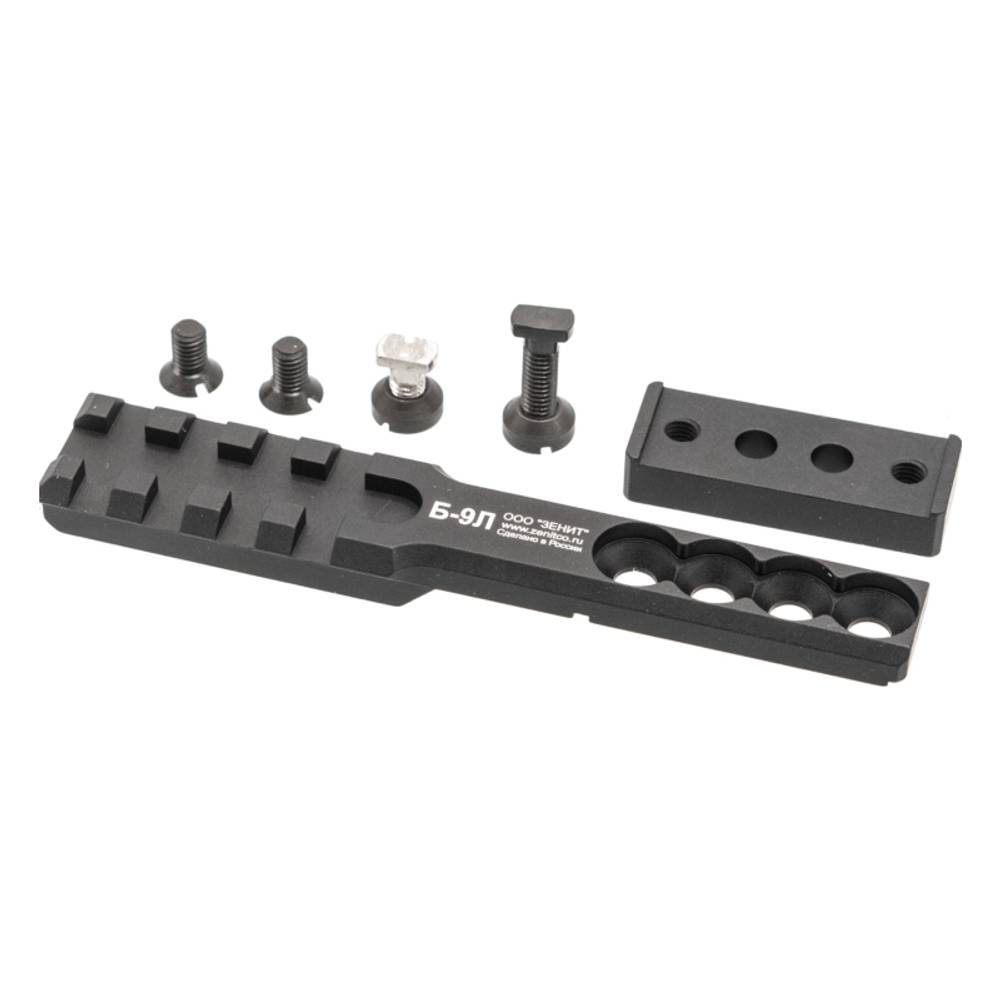

Комплектация:
| Направляющая Б-9Л | 1 шт. |
| Проставка | 1 шт. |
| Винты М5х9 | 2 шт. |
| Кулачковый зажим короткий | 1 шт. |
| Кулачковый зажим длинный | 1 шт. |
| Руководство по эксплуатации | 1 шт. |

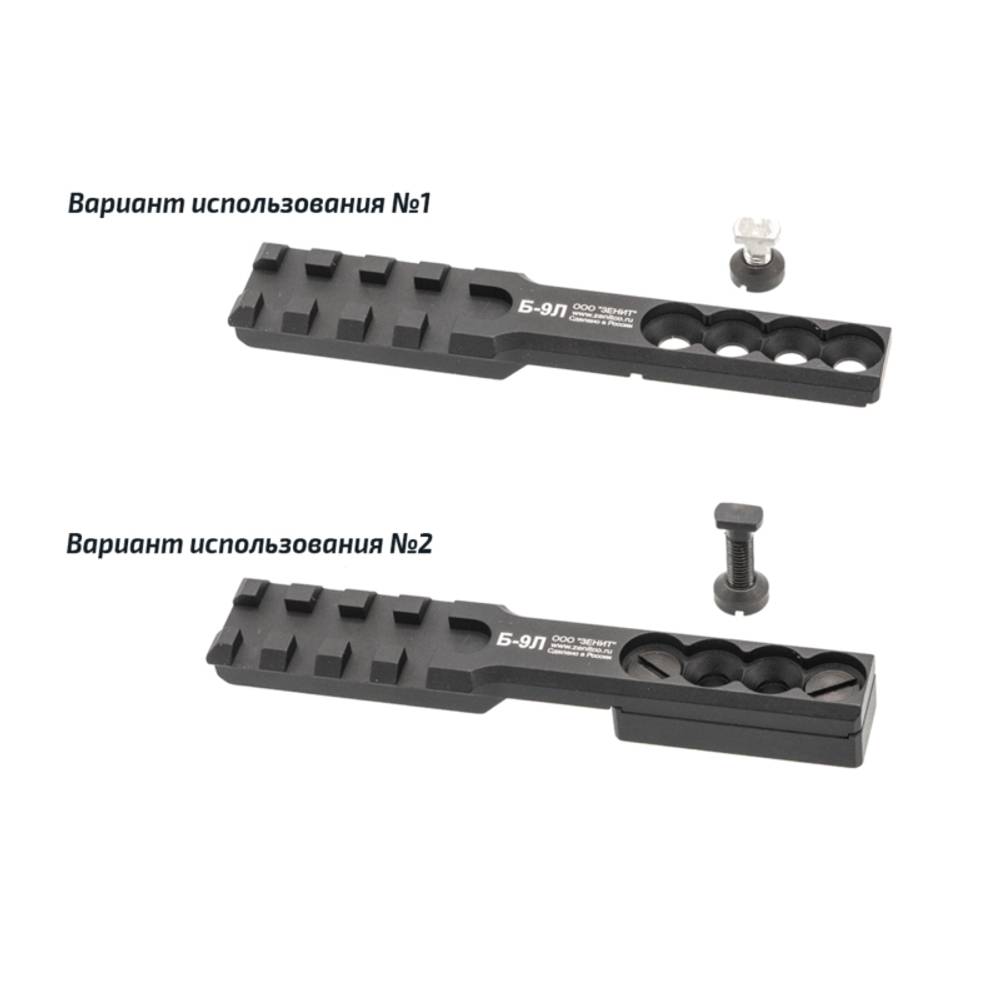

Варианты эксплуатации:
В зависимости от того, на какой карабин с каким вариантом цевья планируется установка, кронштейн можно использовать с проставкой или без ней. Проставка служит для того, чтобы обогнуть оковку.
Для установки на оружие необходимо:
В соответствии с выбранным вариантом (высокий или низкий) установить кронштейн на направляющую Базис и зафиксировать ее соответствующим кулачковым зажимом. Для этого при помощи отвертки повернуть винт на кулачковом зажиме, чтобы кулачок развернулся на 90°.
